Технические характеристики

1. Питание

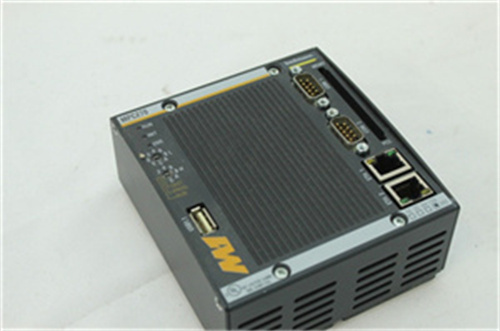

   Модуль MPC270 работает от 24 В DC. Средняя потребляемая мощность находится в диапазоне 10 - 13 Вт, обеспечивая стабильную работу в различных промышленных условиях.
2. Входы и выходы
• Имеет 8 аналоговых входов, которые могут принимать сигналы в диапазонах 0 - 10 В или 4 - 20 мА. Это позволяет подключать такие датчики, как датчики температуры, давления и потока.
• Также имеет 4 аналоговых выходов для управления исполнительными механизмами, например, регулируемыми клапанами или двигателями. Точность аналоговых преобразований составляет ±0,1%.
• 16 цифровых входов, которые могут принимать сигналы от конечных выключателей, датчиков наличия и других цифровых устройments.
• 8 цифровых выходов для управления реле, соленоидными клапанами и лампами индикации. Каждый цифровой выход имеет токовую нагрузку до 0,5 А.
3. Скорость обработки
   Модуль способен обрабатывать входные сигналы с частотой до 500 Гц, что обеспечивает быстрый отклик на изменения в системе и управление в режиме реального времени.
4. Интерфейс связи
   Поддерживает протокол Ethernet/IP для высокоскоростного и надежного обмена данными с другими устройствами в промышленной сети. Также совместим с протоколом Modbus TCP для взаимодействия с более старыми системами.
5. Рабочие условия
   Модуль может работать в температурном диапазоне от - 20°C до 60°C и относительной влажности от 5% до 95% (без конденсации), что делает его пригодным для использования в различных климатических условиях.

Применение

1. Промышленная автоматизация
   В крупных производственных линиях для контроля и управления технологическими процессами. Например, в химической промышленности для контроля реакторов и трубопроводов.
2. Энергетика
   Для мониторинга и управления параметрами электростанций, таких как температура и давление в турбинах и генераторах.
3. Транспорт и логистика
   В системах управления складами для контроля температуры, влажности и движения грузов.

Вес и размеры

1. Вес
   Приблизительно 1 кг, что облегчает установку и обслуживание.
2. Размеры
   Компактный дизайн с размерами примерно 160 мм (длина) x 120 мм (ширина) x 60 мм (высота). Может быть установлен в стандартные шкафы управления.

Особенности

1. Разнообразие входов и выходов
   Комбинация аналоговых и цифровых входов и выходов позволяет решать широкий спектр задач автоматизации, подключая разные типы датчиков и исполнительных устройments.
2. Совместимость с протоколами
   Поддержка Ethernet/IP и Modbus TCP упрощает интеграцию модуля в существующие и новые промышленные сети.
3. Высокая точность аналоговых преобразований
   Точность ±0,1% для аналоговых входов и выходов обеспечивает точное измерение и управление параметрами.

Стабильность и надежность

1. Прочная конструкция
   Сборка из высококачественных компонентов и прочный корпус обеспечивают устойчивость к вибрациям, ударам и электромагнитным помехам.
2. Защита от помех и перегрузок
   Встроенная защита от электромагнитных помех и перегрузок повышает надежность работы модуля и предотвращает его повреждение.
3. Долговременные испытания
   Модуль прошел длительные испытания в различных условиях, подтвердившие его стабильность и надежность на протяжении долгого времени.
