Параметры и характеристики:

Бренд: Bently Nevada (бентли).

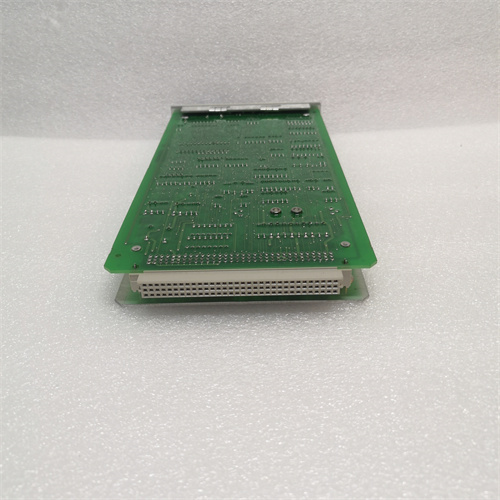

Модель: 3500/25.

Тип: модуль усиленной связи.

Функция:

Получать входящие сигналы от зонда или магнитного передатчика и конвертировать их в цифровые фазеры.

Подключение фазеров в модуле монитора 3500 фреймвоков.

Позволяет модулю 3500 мониторов и параметрам вектора измерения скорости и вектора, таким как амплитуда и фазы 1X.

Мощность обработки сигнала: по сравнению с предыдущим дизайном, она обеспечивает расширение возможностей обработки сигнала Keyphasor.

Совместимость: формирование, взаимодействие и функционирование в традиционной системе с существующими модулями клавиш-фазеров, поддерживая полную нисходящую совместимость.

Размер и вес:

Главный модуль:

Размер: 119,9 мм, x 24,4 мм, x 256,5 мм (4,72 in x 0,96 in x 10.10 in).

Вес: 0,34 кг (0,76 ЛБС).

Модуль ввода/вывода (ввода/вывода) :

Размер: 241,3 мм, x 24,4 мм, x 103,1 мм (9,50 in x 0,96 in x 4.06 in).

Вес: 0,40 кг (0,88 ЛБС).

Серия:

Серия 3500XL используется в турбинах.

Характеристики:

Модули с полувысоким и двухканальным доступом: используются для обеспечения модуля монитора в раме 3500.

Максимальная мощность сигнала: 3500 механических защитных систем могут принять до 4 - х кластерных сигналов (нормальная конверсия) и до 8 - ми кластерных фазовых сигналов (консоли).

Расход энергии: 3.2 ватт (обычно).

Входной диапазон сигнала: + 0,8 V — 21,0 V (модуль неизолированного ввода/вывода), +5V — 11V (модуль ввода/вывода).

Действие:

В основном используется для мониторинга состояния машины, особенно в применении, которое требует точных измерений по времени, таких как турбины, компрессор и другие вращающиеся устройства.
